１０回線３端子タイプ　Ｎ１０Ｌ端子板

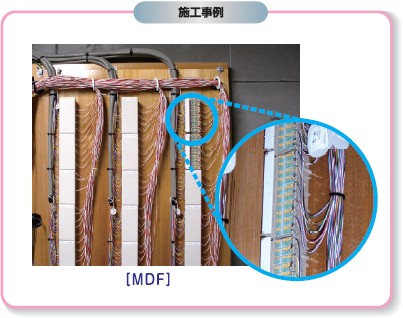

配線盤（ＭＤＦ・ＩＤＦ）等に設置　中継用２分岐タイプ　１０回線端子板

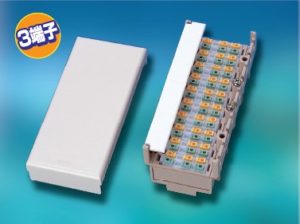

■Ｎ１０Ｌ端子板

〉〉外観図ＰＤＦ

特長

• ワンタッチ結線のクランプ方式を採用。

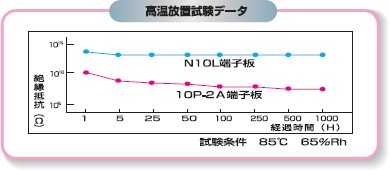

• 密閉構造により優れた絶縁性・耐腐食性・防湿効果を実現。
• １０個の端子ユニットから構成され、１回線ごとのユニット交換が可能。

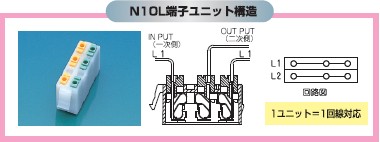

• 端子ユニットは３端子２分岐構成により、テストポイント・分岐配線も可能。
• 接続線のストリップゲージ付。
• マグネットを使用し、スチール面への取付が可能。
• 適用線材径：φ０．４・φ０．５・φ０．６５・φ０．９ 　単線対応
• ストリップの長さ：１４ｍｍ

寸法図

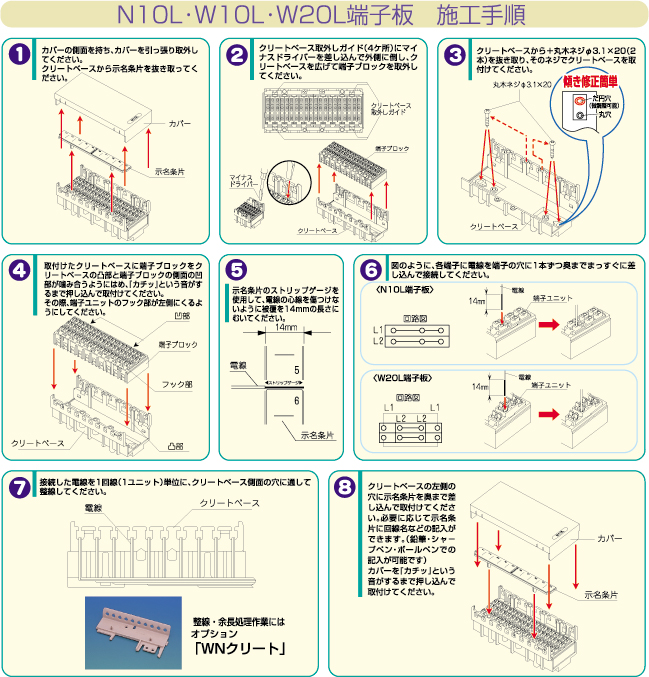

施工手順
