１０回線・２０回線高密度タイプＷ１０Ｌ・Ｗ２０Ｌ端子板

配線盤（ＭＤＦ・ＩＤＦ）等に設置　中継専用１０・２０回線端子板

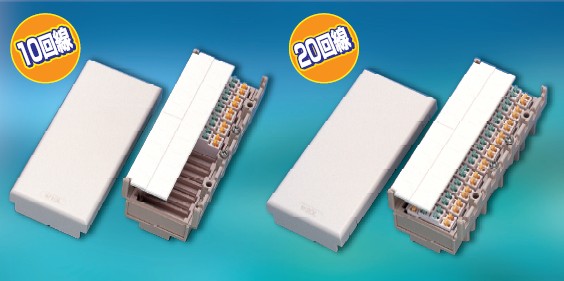

■W１０Ｌ端子板　　　　　　　■Ｗ２０Ｌ端子板
〉〉外観図ＰＤＦ 　　　　　　〉〉外観図ＰＤＦ

特長

• ワンタッチ結線のクランプ方式を採用。
• 密閉構造により優れた絶縁性・耐腐食性・防湿効果を実現。
• １０個の端子ユニットから構成され、２回線ごとのユニット交換が可能。
• 端子ユニットのコンパクト化により１ユニット２回線を実現。
• Ｎ１０Ｌ端子板（１０回線）と同等の取付スペース。
• 取付穴位置はＮ１０Ｌ端子板と共通。
• 接続線のストリップゲージ付。
• マグネットを使用し、スチール面への取付が可能。
• 適用線材径：φ０．４・φ０．５・φ０．６５・φ０．９ 　単線対応
• ストリップの長さ：１４ｍｍ

寸法図

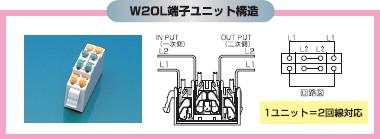

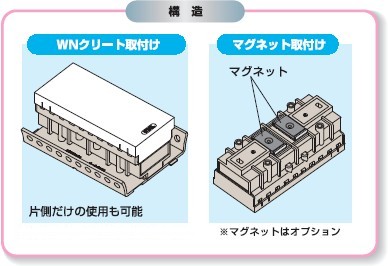

構造

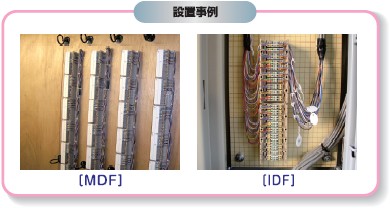

施工事例

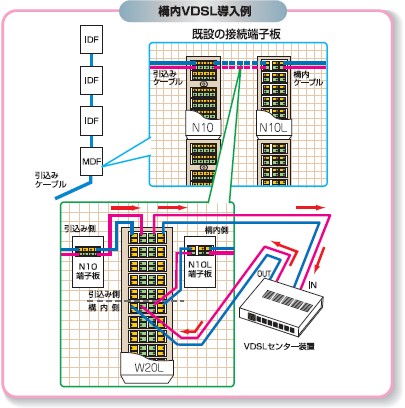

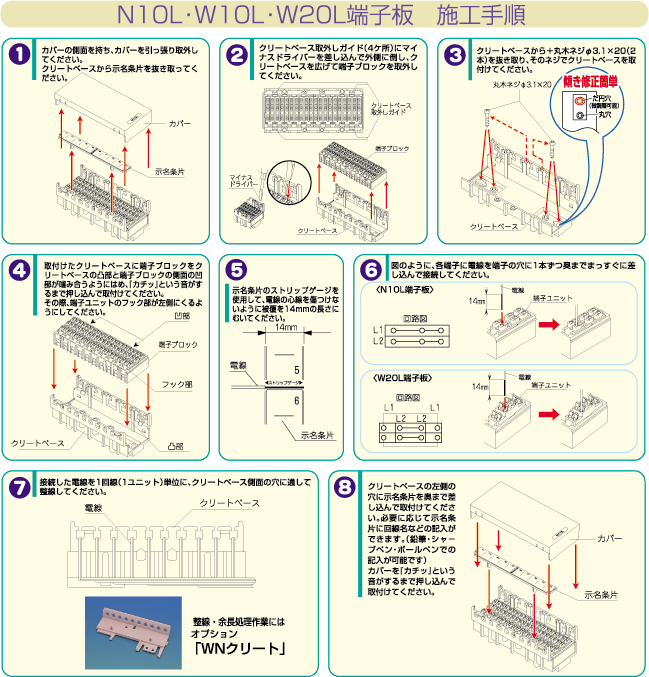

施工手順
