WMJ-22・42シリーズ
WMJ-22・42シリーズ

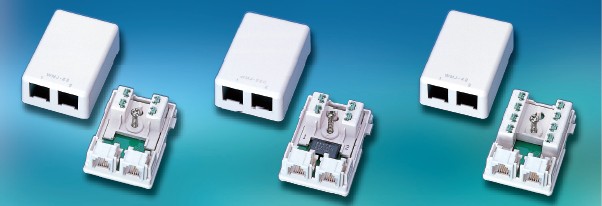

複数の通信機器・付加装置をカンタン接続 2口タイプの露出型ローゼット
■WMJ-22〉〉外観図PDF
■WMJ-22C〉〉外観図PDF
■WMJ-42〉〉外観図PDF
【マグネット付】
※2011年11月リリース
■WMJ-22/MG〉〉外観図PDF
■WMJ-42/MG〉〉外観図PDF
特長
- ワンタッチ結線のクランプ方式を採用。
- MJ-22S・42Sに比べ体積比約20%小型化(WMJ-22・22C・42)
- ネジ穴は、防護膜を付けて防湿効果を向上。
- マグネットはハメコミ式により実装。(WMJ-22/MG・WMJ-42/MG)

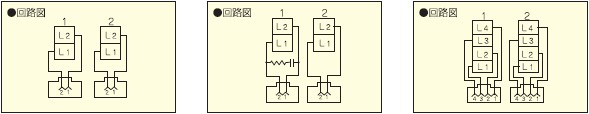

回路図
WMJ-22・22/MG WMJ-2C WMJ-42・42/MG

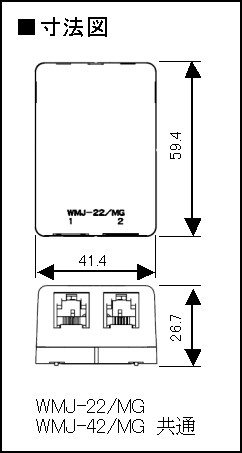

寸法図
〈WMJ-22・22C・42〉〈WMJ-22/MG・42/MG〉
◎使用後の製品を廃棄される場合は、自治体の分別処理基準に従ってください。
◎仕様・その他掲載内容は品質向上のため予告無く変更する場合があります。
